產品簡介：
H41X立式高壓止回閥由閥體、閥蓋、閥瓣和彈簧等組成，主要用于給排水系統、石油、化工等工業部門的管道出口處，防止介質逆流。由于本產品的封圈采用傾斜設計，關閉時間短，可減少水錘壓力。閥瓣采用丁腈橡膠與鋼板經高溫壓制而成，耐沖刷，密封性能好，產品結構簡單、保養、維修、運輸均很方便。
原理圖
技術參數：
型號 | 公稱壓力MPa | 殼體試驗壓力MPa | 密封試驗壓力MPa | 閥體、閥體材料 |
H41X-10 | 1.0 | 1.5 | 1.1 | H200 |
H41X-10 | 1.6 | 2.4 | 1.76 |

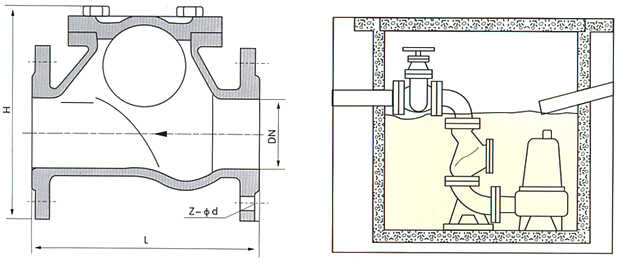

主要尺寸：
公稱通徑DN（mm） | L | H |
50 | 180 | 185 |
65 | 200 | 210 |
80 | 260 | 245 |
100 | 300 | 280 |
125 | 350 | 335 |
150 | 400 | 400 |
200 | 500 | 495 |
250 | 600 | 600 |
300 | 700 | 715 |
350 | 800 | 820 |
