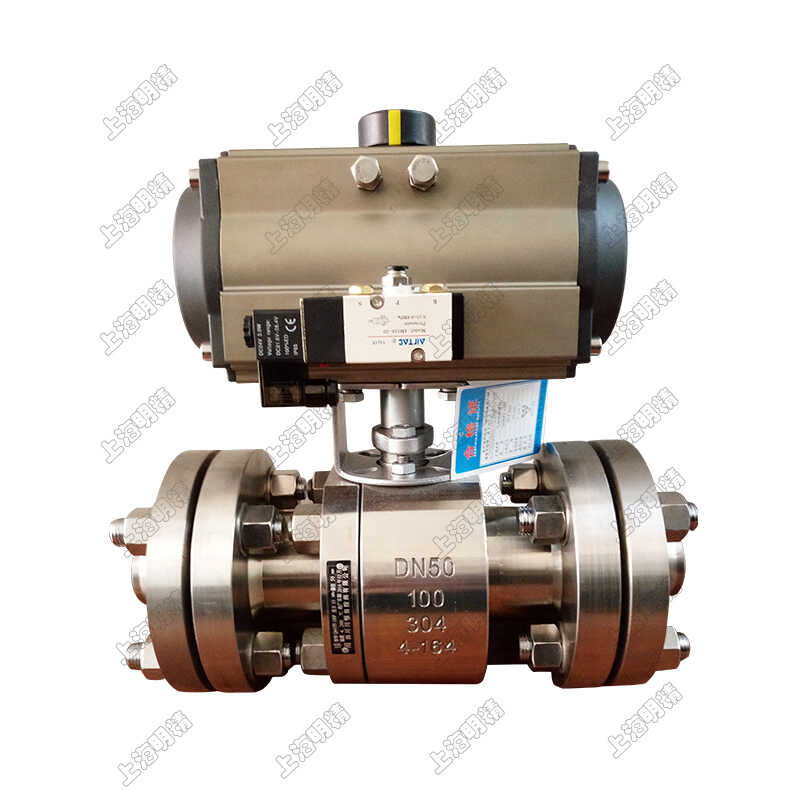

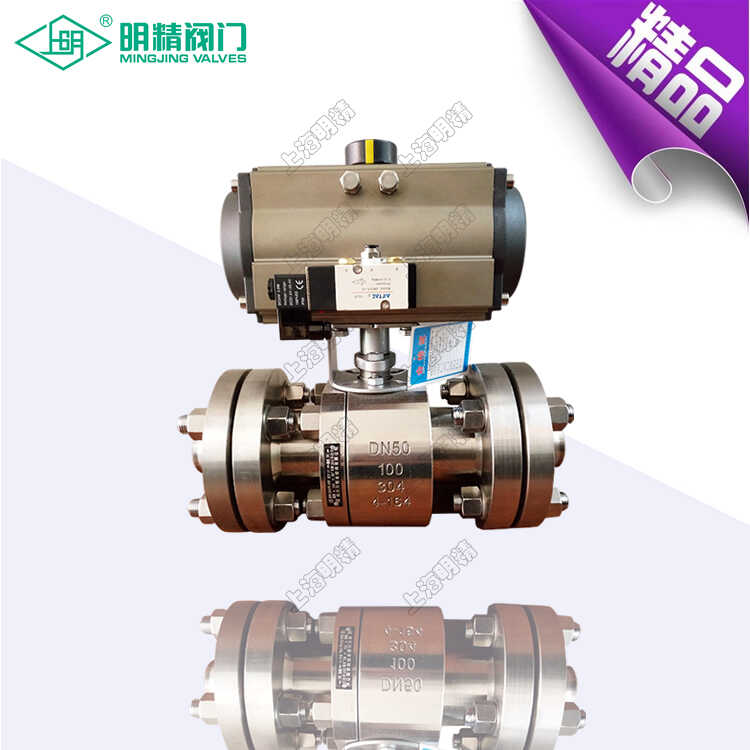

氣動調節球閥
Q641F氣（電）動球閥廣泛適用于食品、環保、冶金、石油化工等管路系統中。具有調節管路流量及截流等功能。根據閥體密封材料的不同可適用于工作溫度≤150°C的蒸汽、石油或一般腐蝕性流體介質管路上，作為控制介質的啟閉機構。
- 型號：Q641F
- 溫度：≤150°C
- 壓力：2.5Mpa
- 電話：021-51611222
- 標簽： 氣動球閥 調節球閥
產品簡介：
Q641F氣動球閥廣泛適用于食品、環保、冶金、石油化工等管路系統中。具有調節管路流量及截流等功能。根據閥體密封材料的不同可適用于工作溫度≤150°C的蒸汽、石油或一般腐蝕性流體介質管路上，作為控制介質的啟閉機構。
性能規范：
型號 | 公稱壓力 | 試驗壓力 | 適用溫度/℃ | 適用介質 | ||
殼體 | 液體密封 | 氣體密封 | ||||
Q641F-25 | 2.5 | 3.75 | 2.75 | 0.6 | ≤150 | 水、汽、油品等 |
Q641F-25P | 弱腐蝕材質 | |||||
Q641F-25R | 腐蝕性介質 | |||||
零件材料：
型號 | 零件名稱 | |||
閥體 | 球體、閥桿 | 密封圈 | 填料 | |
Q641F-25 | 碳素鋼鑄件或鍛件 | 2GrL3 | 增強聚四氟乙烯 | 聚四氟乙烯 |
Q641F-25P | 鉻鎳鈦不銹鋼鑄件或鍛件 | 鉻鎳鈦不銹鋼 | ||
Q641F-25R | 鉻鎳鉬鈦不銹鋼鑄件或鍛件 | 鉻鎳鉬鈦不銹鋼 | ||

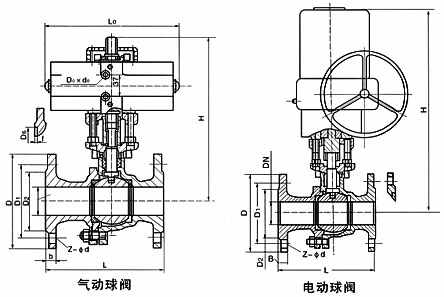

主要尺寸及數量：
公稱通徑 | 尺寸mm | ||||||||
L | D | D1 | D2 | b | Z-Φd | H | 氣動裝置型號 | 電動裝置型號 | |
15 | 130 | 95 | 65 | 45 | 16 | 4-Φ14 | 225 | QGSY50 | CH05 |
20 | 140 | 105 | 75 | 55 | 16 | 4-Φ14 | 227 | QGSY50 | CH05 |
25 | 150 | 115 | 85 | 65 | 16 | 4-Φ14 | 233 | QGSY50 | CH05 |
32 | 165 | 135 | 100 | 78 | 18 | 4-Φ18 | 259 | QGSY65 | CH10 |
40 | 180 | 145 | 110 | 85 | 18 | 4-Φ18 | 267 | QGSY65 | CH10 |
50 | 200 | 160 | 125 | 100 | 20 | 4-Φ18 | 278 | QGSY65 | CH10 |
65 | 220 | 180 | 145 | 120 | 22 | 8-Φ18 | 363 | QGSY80 | CH10 |
80 | 250 | 195 | 160 | 135 | 22 | 8-Φ18 | 383 | QGSY105 | CH20 |
100 | 280 | 230 | 190 | 160 | 24 | 8-Φ23 | 552 | QGSY105 | CH20 |
125 | 320 | 270 | 220 | 188 | 28 | 8-Φ25 | 576 | QGSY125 | CH40 |
150 | 360 | 300 | 250 | 218 | 30 | 8-Φ25 | 604 | QGSY160 | CH60 |
